天津?qū)殱崒?shí)施循環水節能 倡導節能環保項目

今年夏季，天津?qū)殱嵎e極實施節能環保項目，采用北京時代科儀的循環水智能控制系統，實現了冷卻泵節電48%左右、冷卻水的損耗量降低10%左右的好成績。

【項目概述】

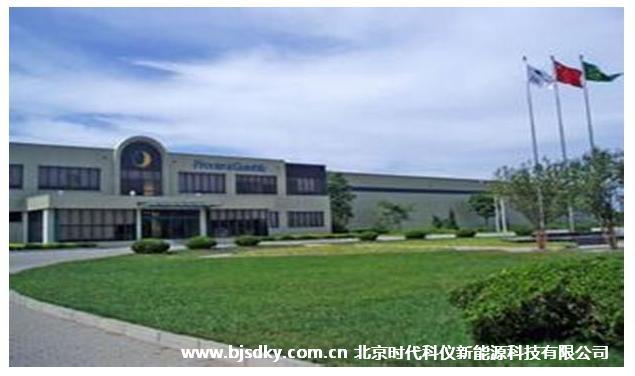

天津?qū)殱嵤谴蠹叶炷茉數钠髽I(yè)，生產的拳頭產品舒膚佳香皂等多種日用品走進了千家萬戶，獲得老百姓的青睞。天津?qū)殱嵲谏a(chǎn)過程中，需要提供冷量，來源有三種：地?zé)徜寤嚈C(jī)組、R134A制冷壓縮機、自然制冷。除冬季之外，主要依靠地?zé)徜寤嚈C(jī)組制冷，夏季搭配制冷壓縮機工作，四季提供不同的冷量。為了支持制冷設備的工作，需要提供冷卻水，為其冷凝器提供工作保障；另外還需要對廠內的空壓機等設備進行冷卻，因此配套了相應的冷卻水系統。

該生產基地的冷卻水系統一般情況下分為兩組，分別是90kW水泵和22kW水泵。冬季采用22kW水泵實現運行，其余季節采用90kW+22kW水泵運行。在廠領導的大力支持下，我們對生產現場的冷卻水系統進行了調研，采集了相關的數據，經過計算，確信本生產基地的能源管理是完善的、高效的，大部分設備處于節能的狀態，剩余的節能點主要在90kW循環冷卻水泵上。

經過計算分析，該90kW水泵經過節能配置具有50%的節能潛力，大約能夠節能44kW，每年能夠節能約28.5萬度，經濟效益20萬元左右。

【節能分析】

本生產基地的90kW冷卻水泵的參數如下：

該水泵主要為3臺制冷設備提供散熱，為2臺溴化鋰機組和1臺制冷壓縮機，額定水流量分別為400、400、200（m³/h），實際生產中控制壓縮機的排氣壓力和溴化鋰機組的冷凝溫度。調節過程為，手動調節機組的前后閥門，使得R134A壓縮機的冷凝壓力達標；同時調節溴化鋰機組的閥門使得冷凝溫度達標。

由于采用閥門調節，閥門實際的開度較小，假如開度太大也會引起潛在問題：其一，溴化鋰機組的冷凝溫度可能過低，不利于溴化鋰機組的運行；其二，制冷壓縮機的工作范圍難以穩定，雖然制冷壓縮機的冷凝壓力可以適當降低以節能，但是它的冷卻水受到溴化鋰?yán)鋮s水的牽制，無法單獨運行，只能通過它自己的閥門進行調節；其三，閥門開度如果加大，系統壓力將低于3公斤，流量大，容易引起水泵超載，那么1臺90kW水泵將無法帶動三臺制冷機組，需要增開水泵，會形成更大的浪費。以上原因形成了目前閥門開度較低的狀況。

但閥門在限制流量的同時，又會形成截流損失，閥門的兩端具有壓力差，損失的壓力較多，流體的能量受損，轉化為熱量，水泵的實際利用率不足，不利于節能。經節能工作組分析，該運行系統具有一定的節能空間，具有改進的潛力，并計算具體數據。

【節能原理】

本系統的節能原理主要是通過“中央空調及循環水智能控制系統”，采用人工智能的方式，利用專家的經驗對設備進行24h實時調節，達到最佳工況。并且，在本現場中，還可以特別采用管路優化、泵參數優化，實行組合措施，將水泵的能耗降到最低，節能潛力較大。

節能分析

【工程配置】

根據現場的情況，采用的最佳配置應為：

【實施效益】

經過本方案對應的實施計劃之后，能夠?qū)崿F(xiàn)冷卻水泵的最佳節能，按照每年運行3個季度計算，節能效益為：

注：電費按照0.7元/kWh計算。

【節能確認】

根據節能項目通行的測試流程，主要采取對比法：

1、采取節能運行一定時間；

2、將系統切換回到原有模式，運行一定時間；

3、兩種工況輪換。并分別測量兩種工況下的耗電量。

節電量=（原有模式總耗電量）-（節能模式總耗電量）；

節電率=（節電量/原有模式總耗電量）*100%。

同時，系統運行后還降低了冷卻水的損失率，實現環保效益，也是通過對比的方法進行測試。

【后記】

    我們對天津?qū)殱嵉难h(huán)水節能環保項目進行了分析，但由于篇幅所限，并未進行充分的展開。

一般的冷卻系統，由于水泵配置、泵與風機的匹配關系、系統與環境的匹配關系等存在很大的變化量，在全年的大部分時間都有節能潛力，采用時代科儀的循環水智能控制系統一般能取得較好的節能效果。
