循環水一體化凈水系統
【導語】
循環水一體化凈水系統適用于熱電、冶金、石化、化肥、氯堿、焦化、磷酸、合成、水泥、造紙、制藥......任何具有較大規模循環冷卻水的行業。本產品的主要作用在于凈化循環水，實現水質清透的目標，避免生物黏泥和結垢，提高換熱效率，消除垢下腐蝕。尤其對于企業大量的換熱器、反應裝置的水冷盤管、制冷機等具有顯著的節能及保護作用，對于全廠的節能、節水具有較好的促進作用。
在大工業生產中，循環水的水質一直是企業較為關注的問題之一，管理難度較大。現有常見的問題在于：
（1）由于長期與大氣接觸，循環水中容易積累塵土；部分行業的灰塵嚴重，大量固體物質混入循環水，形成泥狀物；
（2）部分地區的補水中含有可溶硅、錳等元素，并且某些循環水本身含有COD和氨氮，容易滋生菌類、藻類，生物與可溶硅形成混合膠體。雖然平時觀察水質透明度尚可，但是在換熱器的高溫環境下出現菌類死亡、膠體破壞，遺留的不可溶物形成生物黏泥，長期積累厚度很大，對散熱形成嚴重影響，上述為循環水在換熱部位出現“變臉”的關鍵原因；
（3）由于換熱管的內壁形成較厚的黏泥，造成傳熱效果下降，反應器的生產速率下降；對水溫和流量的需求變得嚴苛，循環水功耗上升；制冷機的排氣壓力提高，負荷明顯加重；全廠能耗均受到影響而升高；
（4）垢狀物在金屬管表面形成遮蓋，構成原電池，形成垢下腐蝕，對于管道和設備的安全造成威脅。
本產品針對上述問題，通過對水質的充分凈化，消除問題的主要原因，從而解決問題。本產品不斷排出水中的泥塵，并將容易在換熱器內壁發生黏泥的膠體提前破壞排出，改變循環水的狀況，顯著降低濁度和粘稠度，避免出現嚴重的生物黏泥，減少垢狀物，對企業整體節能、節水效果顯著。
【應用環境要求】
本產品屬于適用于循環冷卻水，具有循環水池的場合。
本裝置能適應南方及北方，對環境沒有特殊要求。
【基本運行原理】
本產品屬于在線運行的一體化裝置，其原理在于取一部分循環水進行凈化，并送回水池。通過不斷循環凈化，持續地將水中的泥塵、膠體、黏菌、藻類排出，以維持水質處于較優的平衡狀態。
本產品依靠回水的背壓進行工作，無需配置循環泵，屬于固定式設備，能夠自動排泥，實現無人值守。
【工藝流程圖】
循環水凈化流程圖
【核心優勢亮點】
1.研發設計：通過深入研究循環水的問題，采用有效手段消除問題的成因，具有原理先進、效果直接的特點。
2.穩定可靠：設備采用固定式運行模式，自動排出泥水，沒有復雜的機械部件或者電子器件等，可靠性高，能夠?qū)崿F(xiàn)數年長期穩定運行。
3.能耗低：運行時無需大流量水泵，無需采用大功率電源，能耗很低。
4.安裝簡便、無需維護，投資回收期較短，節能、節水效果顯著。
【相關參數描述】
本產品實現循環水的在線凈化管理，來水濁度可支持200mg/L，凈化后的排水濁度可降至2mg/L，單套每小時處理流量在50~250m3范圍，對應的循環水循環量為5000~30000m3/h范圍。
【投資回收期】
本產品裝置的效益非常直觀，能夠?qū)崿F(xiàn)換熱設備節能、循環水泵節能、節水等效果，投資回報周期短。
【應用效益情況】
l水質優化，濁度下降60%以上，菌膠減少75%以上；
l保持換熱器的傳熱系數，設備清洗時間間隔延長至2倍以上；
l補水量節省10~20%。
【市場應用潛力】
我國目前具有規模以上工業企業40萬家，按照其中具有較大循環水系統的比例為25%計算，適用的工業企業達10萬家；按照其中20%配置本產品計算，需求量為2萬套。
在北方風沙大、水質硬度高、缺水等場合，以及南方水質懸浮物高、含有氨氮、菌類繁盛的場合，尤其適合優先實施。
1、對于各種工業企業均適用。
2、符合“綠水青山就是金山銀山”的戰略大方向。
【推廣應用現狀】
目前在少量工業企業進行了使用，實際效果較佳，在廣大的工業企業尚待推廣。目前本部分市場使用率不超過2%，該技術具有廣泛的應用前景。
【典型案例介紹】
項目名稱：某化工企業循環水增加一體化凈水系統項目
使用數量：1套
合作模式：直接采購
施工周期：訂貨周期3個月，安裝周期1個月（土建基座提前實施）。
技改內容：
業主具有一套20000m3/h循環水系統，水池保有量為4000m3/h，水源取自當?shù)睾恿鳌Ｑh(huán)水池的原始濁度為30mg/L左右，存在菌類、藻類。換熱設備內部積累較厚（可達2mm）生物黏泥，制冷機的排氣壓力增加約2.5bar，功耗提高20%以上。在夏季時為了控制濁度，不得不采用大流量換水的方式，對水資源浪費嚴重。

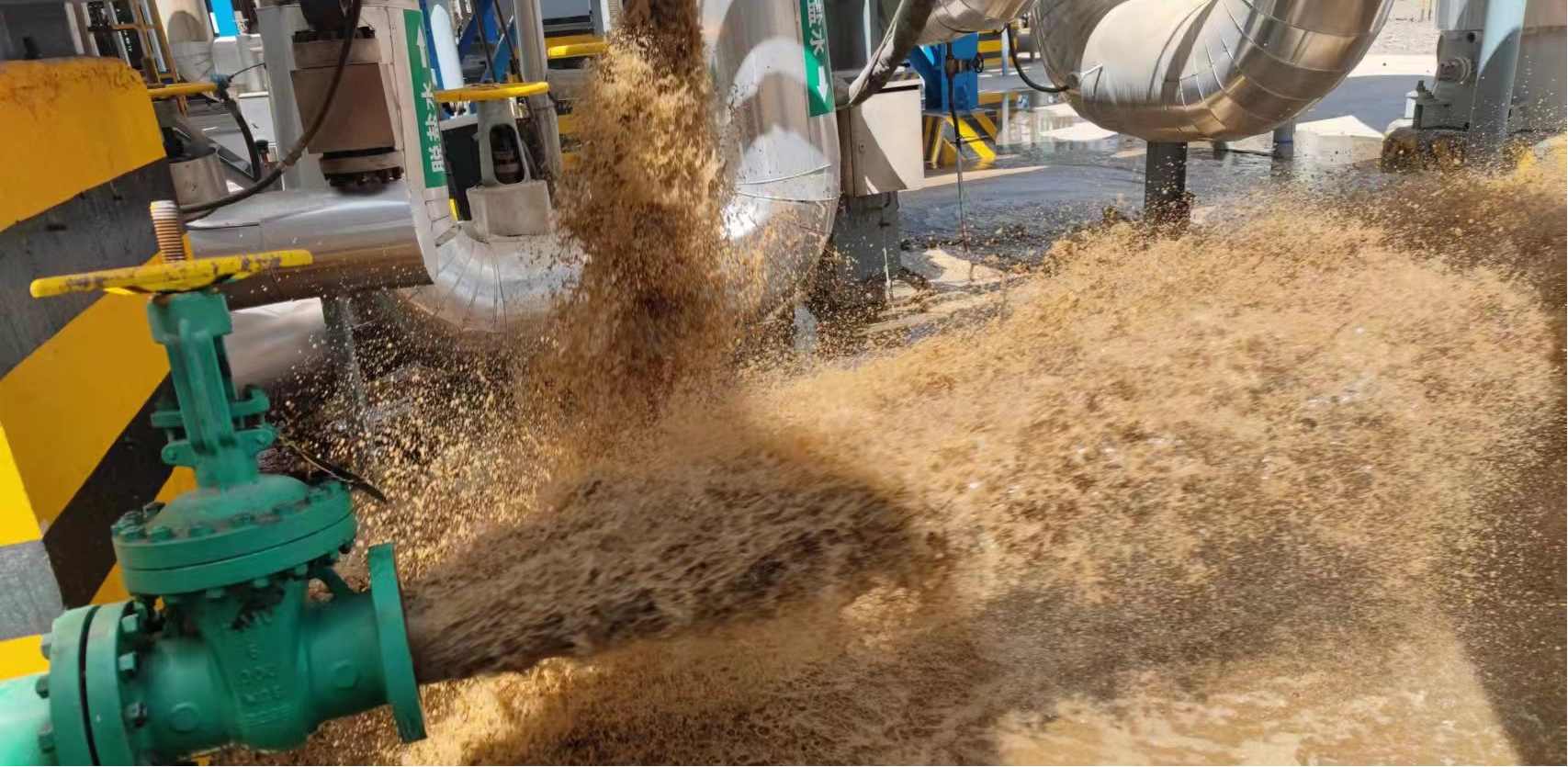

采用本產品實現水質的在線凈化，處理量100m3/h，不斷排出泥漿狀物質，處理以后的回送水濁度在2mg/L以下，水池的濁度維持在8mg/L以下，生物膠體得到明顯消除，設備清洗周期延長，制冷機排氣壓力降到理想值，功耗下降。
效益情況：
依靠水質凈化，全廠循環水泵、冷卻塔風機的功耗至少節省10%，清洗成本下降50%，制冷機能耗下降20%左右，補水量節省10~20%，并且長期保持化工裝置的滿負荷生產，每年綜合效益可達數百萬元。
